產品特點
1、采用自耦式變壓器結構，可在±20％的范圍內實現有載自動調壓；
2、采用工業級控制芯片，安全可靠，抗干擾能力強，惡劣環境不影響使用;
3、顯示分接開關檔位動作次數、當前檔位，設有高、低檔位限位保護防止分接開關卡死；
4、有載分接開關油箱和自耦式變壓器本體油箱隔離，電壓調整精度高；
5、調壓穩壓器具有過壓、欠電壓保護功能，可自動閉鎖，確保有載分接開關的安全操作；
6、可根據現場實際情況調整電壓基準、動作延時、允許范圍、次數限定等參數設置；
7、采用全密封波紋油箱，有油溫指示，壓力釋放閥；
8、體積小、容量大、重量輕、損耗低，可按用戶實際現場情況定做，易于安裝；
產品標準
JB8749-1998調壓器通用技術要求
GB1094-2013電力變壓器
GB/T6451-2008 三相油浸式電力變壓器技術參數和要求
GB/T17468—1998 電力變壓器選用導則
GB10230—2007有載分接開關
GB/T1058—1989有載分接開關應用導則
DL/T572-2010電力變壓器運行規程
主要技術參數
額定電壓：（6000V）6kv、6.3KV（63000V）10kv（10000V）、35kv（35000）；
額定容量：1000KVA、1250KVA、1600KVA、2000KVA、2500KVA、3150KVA、4000KVA、5000KVA、63000KVA、8000KVA、10000KVA，可根據用戶要求定制
額定頻率：50/60Hz；
相 數：3相；
冷卻方式：油浸自冷；
接線方式：三相三線式星形連接；
分接級數：7檔或9檔；
調壓范圍：-20%~+20%（根據現場實際情況可調整）
自動控制器
工作電源：交直流AC/DC 100~265V；
額定功率：20W；
額定頻率：50/60Hz；
模擬輸入：2路0~250V的電壓量輸入；
開關量輸入：17路開關量輸入，6路開關量輸出
測量精度：5%
抗干擾等級：符合IEC61000-4
三相油浸式有載分接開關：
1 開關各觸點電阻：與有載分接開關級數有關，＜500μΩ
2 開關電動操作接換一次時間：10s
3 開關過渡電阻切換時間：15～24ms
4 開關在額定容量下觸頭的電氣壽命：〉50000次
5 開關機械壽命： 〉500000次
6 切換過渡方式：單電阻或雙電阻
出廠試驗(例行試驗)
1 繞組電阻測量(GB1094.1)
2 短路阻抗和負載損耗測量(GB1094.1)
3 空載電流和空載損耗測量(GB1094.1)
4 繞組對地絕緣電阻
5 絕緣例行試驗(GB1094.3)
6 電壓比測量 (GB1094.1)
7 絕緣油試驗(GB1094.1)
8 功能試驗

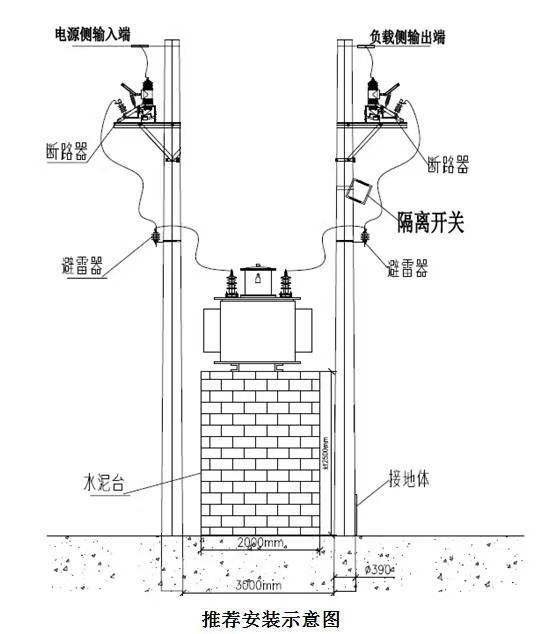

安裝示意圖
1. 產品安裝由用方負責，供方可派售后服務人員到現場指導。
2. 設備就位后，應用接地線進行多點接地，接地電阻不能大于4歐姆，接地體埋入地下深度等應符合電力規程接地要求。
