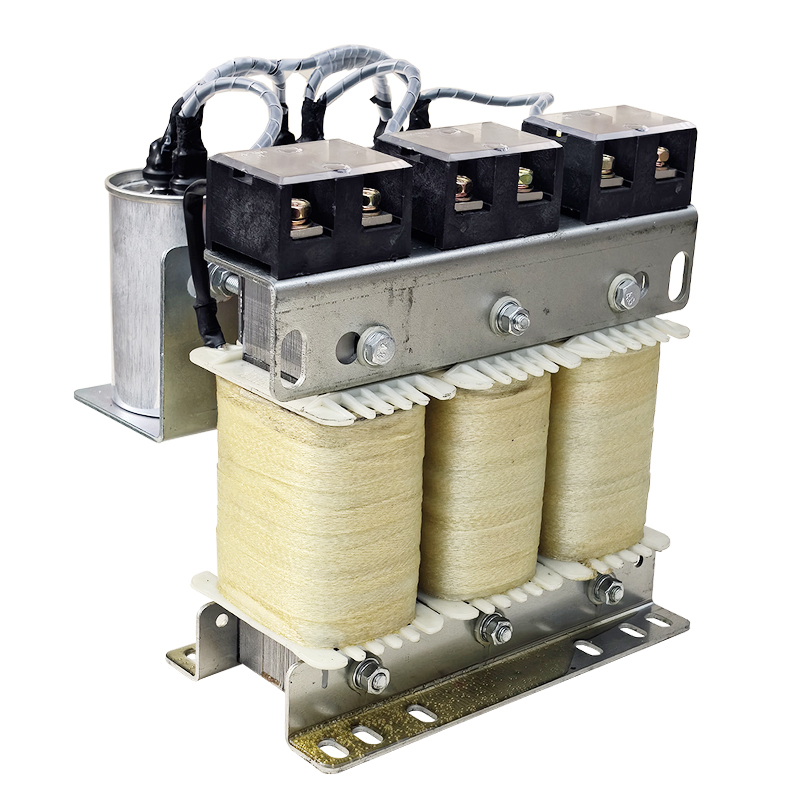

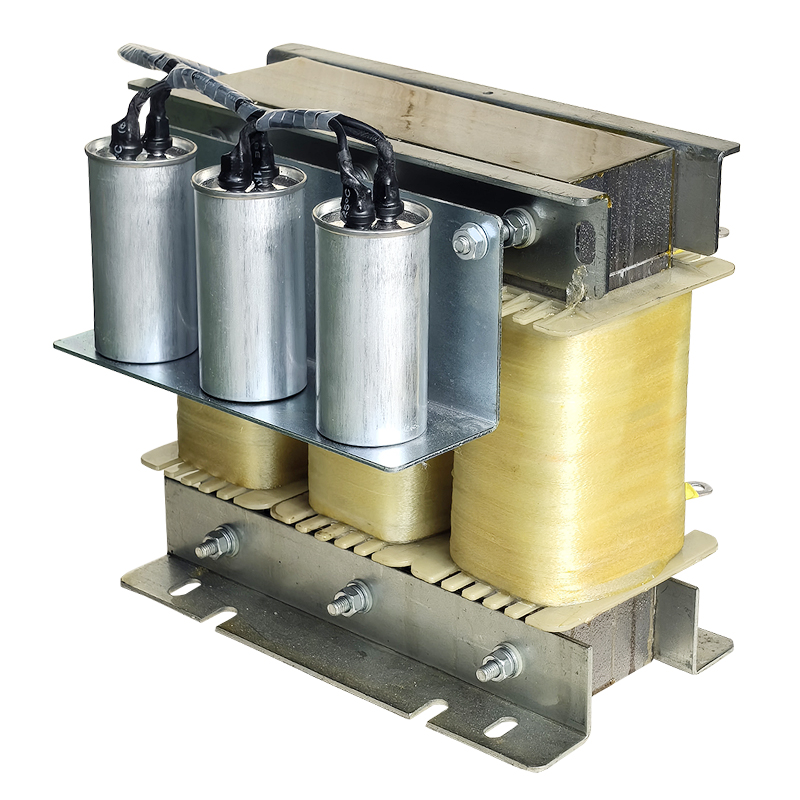

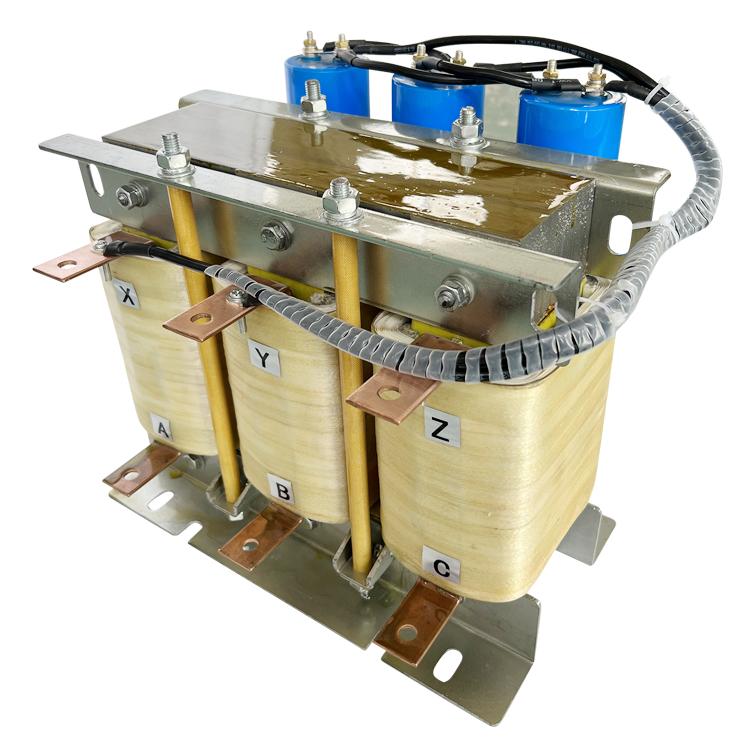

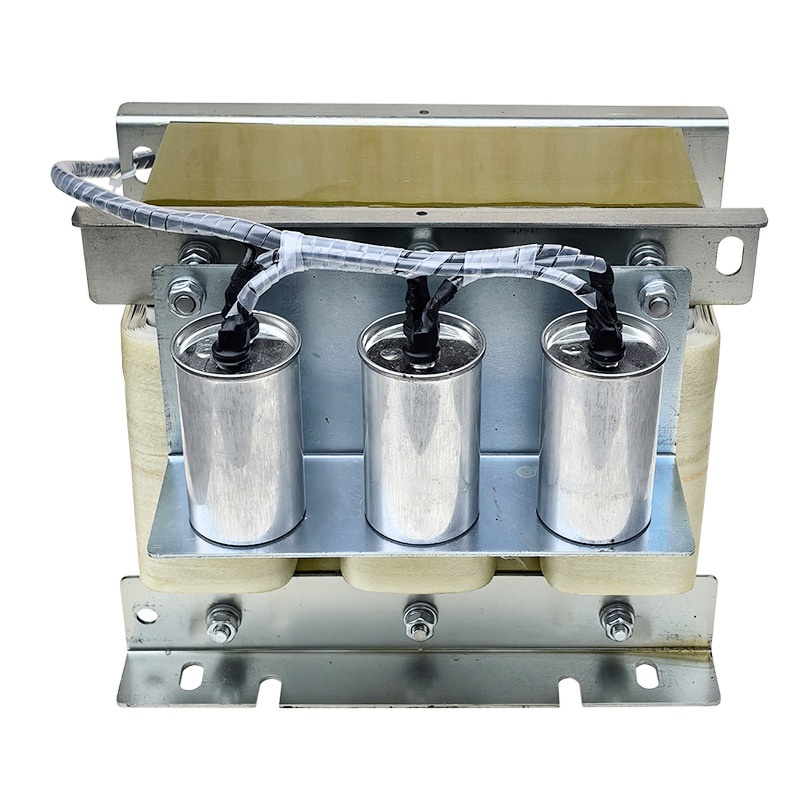

正弦波濾波器安裝在變頻器的輸出端，電機電流流過該濾波器。變頻器的輸出變量會被濾波， 生成近似正弦的電機電壓和電流。它可以降低電機中的雜散損耗，并大大降低電機運行的噪 音。適用于變頻器與電機之間的長距離控制，線纜距離達到 1000m 范圍，如果使用長電機 線，正弦波濾波器還可以降低電纜容量導致的負載電流峰值。并能抑制開關頻率紋波電流衍 生的高次諧波電流輸出，有效抑制 dv/dt.減低高頻漏電流,起到保護電機絕緣的作用
一、產品選型：
變頻器與電機之間的長距離控制尤其是石油鉆井，煤礦及礦山設備等上千米線纜連接的控制，若不裝正弦波濾波器容易造成三相異步電動機發熱，噪音大，絕緣老化加快，降低其使用壽命，并且容易線纜爆裂。
對于電壓等級的正弦波濾波器壓降≈～，負載電壓約有左右電壓損失。 可加裝三相升壓隔離變壓器來調整負載所需要電壓值。并且隔離變壓器也起到電的隔離及一定的濾波作用。
對于電網電壓為或者電壓等級時，負載電壓等級更高的設備控制（如，3300V等）。可選擇同電網電壓等級的正弦波濾波器進行濾波后，通過三相升壓隔離變壓器
來供給負載所需要電壓值。
3.正弦波濾波器濾波效果：≤，≤。
二、正弦波電抗器的主要作用包括：
1. 濾波：濾除電網中的高次諧波，使電流波形更接近正弦波，減小對電網的污染。
2. 減小電壓波動：正弦波電抗器可以減小電壓波動，提高電力系統的穩定性。
3. 提高功率因數：通過減小無功功率，提高系統的功率因數，從而提高電力系統的效率。
三、應用
正弦波電抗器的設計通常需要考慮電網的電壓、電流、頻率等參數，以及所需的濾波效果和抗諧波能力等因素。同時，在安裝和使用正弦波電抗器時，也需要注意其接線方式、運行環境、維護保養等問題，以確保其正常運行和有效發揮作用。
正弦波電抗器與一般的濾波電抗器的主要區別在于其優化的濾波特性，使其能夠更好地改善電流和電壓的波形，使之更接近于理想的正弦波形。這種特性使得正弦波電抗器在需要高質量電力供應的場合，如工業自動化、數據中心、醫療設備等領域具有廣泛的應用。
單相220V通過變頻器轉變?yōu)槿?80V，輸出的波形為PWM方波波形，通過正弦波輸出濾波電抗器，可以使波形轉變?yōu)楣S用的正弦波380V，供設備正常使用產品特點:
將變頻器輸出的PWM波轉換成為正弦波
1、隆低電機的渦流損耗以及電機噪聲
2、減少輸出電纜上和電機中的脈沖電流，延長電機壽命
3、可在變頻器與電機間使用更長的電纜聯線
4、減小對外的輻射，在一定場合可以使用非屏蔽電纜，降低了對現場布線的要求
四、產品工藝：
鐵芯采用優質硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來。
線圈采用 F、H 級絕緣系統，大大提高了長期運行的可靠性。
電抗器均采用真空壓力浸漆工藝（VPI），經高溫?zé)岷婀袒螽a(chǎn)品在運行中大大減少了噪音和震動，產品整體機械強度高，防潮性能好。大大提高了長期運行的可靠性。
溫升低，損耗小，綜合利用率高，便于安裝。?
五、濾波電抗器性能參數：
額定工作電壓：。使用海拔：≤
絕緣電阻：Ω
噪音：5.防護等級：
絕緣等級：級
抗電強度：無飛弧擊穿若濾波電抗器與濾波電容器連接時將連接線斷開8.溫升：按照級絕緣考核≤規定值
使用環境：℃℃
產品執行標準：、、半導體電氣傳動用電抗器。
六、濾波電容器性能參數：
額定工作電壓：。
介子：金屬化聚丙烯薄膜
結構：干式無感電容結構，鋁殼封裝，樹脂填充（）
工作溫度：℃℃
容量偏差：±±
損耗因數：≤×3±℃
極間耐壓：±℃
極殼耐壓：（）最小
絕緣電阻：（×）不超過Ω±℃
使用壽命：小時℃
引用標準：
