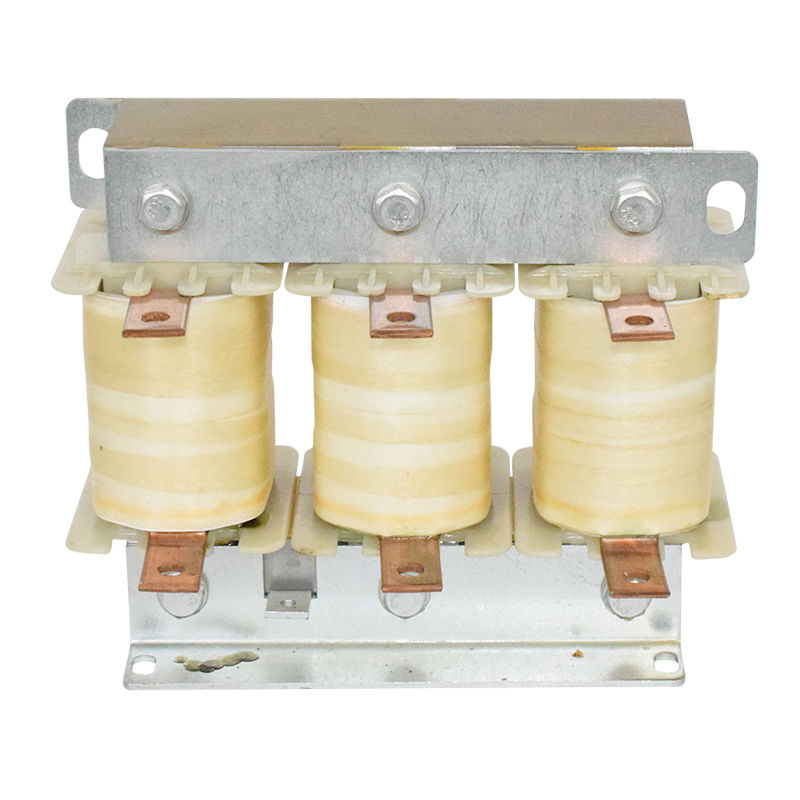

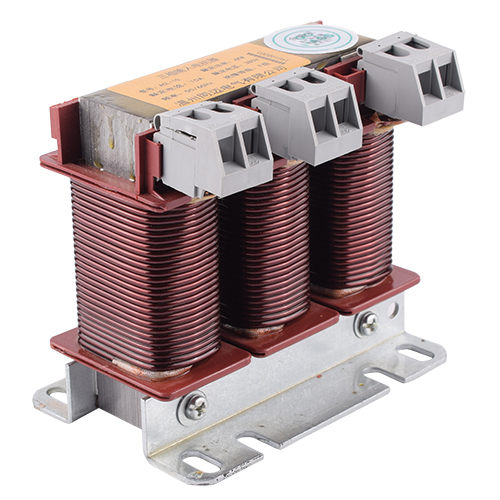

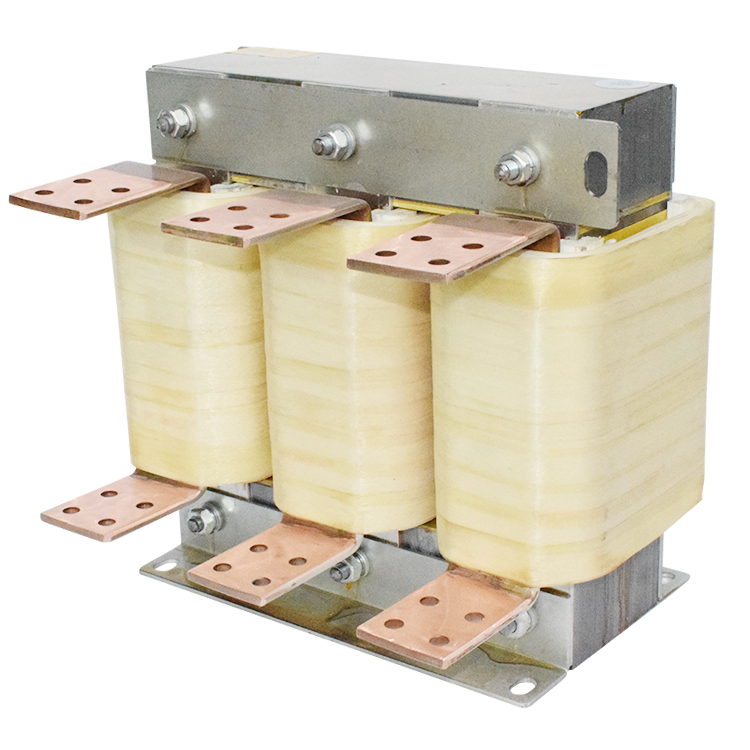

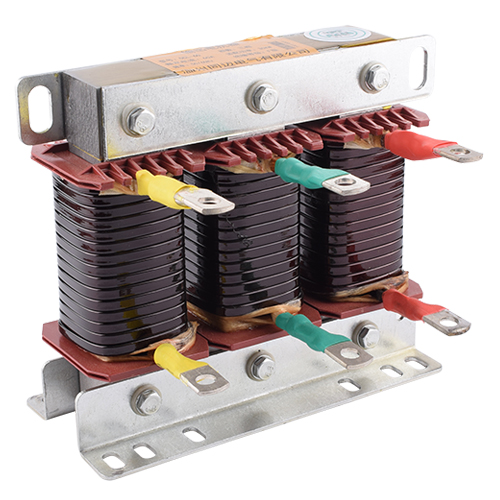

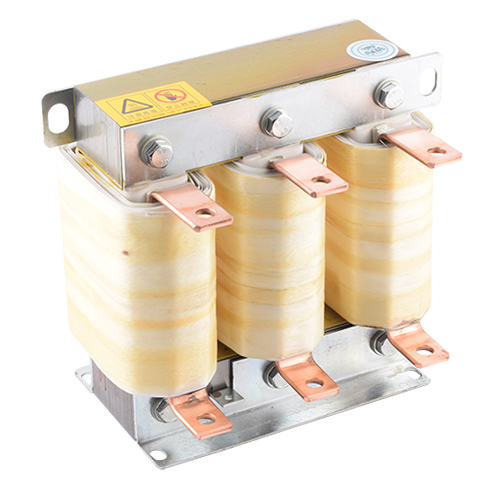

輸出電抗器（也稱為出線電抗器或Output Reactor）是一種重要的電氣設備，廣泛應用于工業自動化系統工程中，特別是在使用變頻器的場合，當變頻器輸出電流通過輸出電抗器時，電感會阻礙電流的快速變化，從而減緩電流波動。同時，電抗器還能與電纜的分布電容形成諧振回路，進一步抑制諧波的產生和傳播

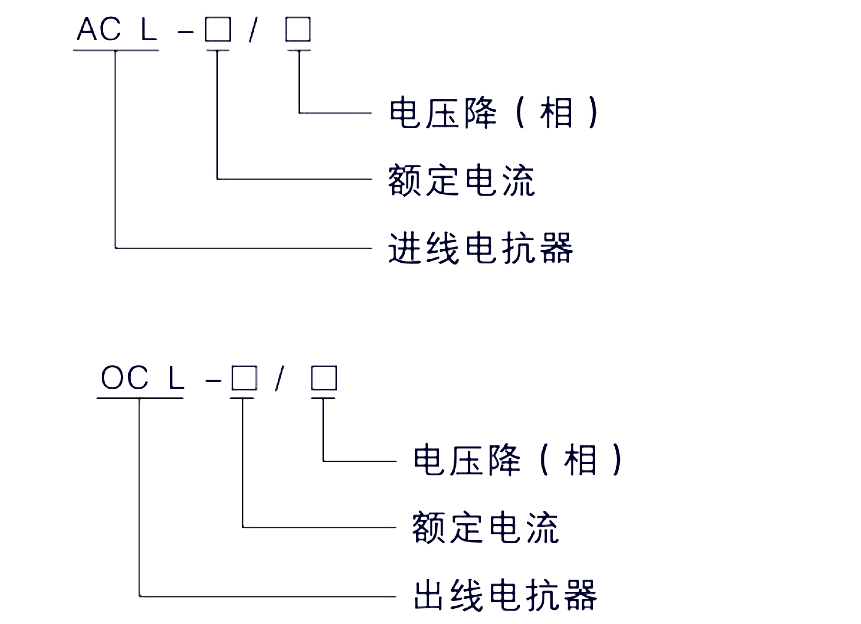

一、型號及其含義
二、主要功能：
1. 增大有效傳輸距離：當變頻器輸出到電機的電纜長度超過產品規定值時，輸出電抗器能夠補償電機長電纜運行時的耦合電容的充放電影響，避免變頻器過流，從而增大變頻器到電動機的有效傳輸距離。
2. 抑制諧波：輸出電抗器能夠抑制變頻器輸出的諧波，減小諧波對其他設備的影響，保護設備免受損壞，并改善電力系統的穩定性。
3. 減小噪聲：通過抑制諧波，輸出電抗器還能減小變頻器的噪聲。
4. 保護設備：在電動機啟動或制動過程中，輸出電抗器能夠限制電流的快速變化，減少對電動機的沖擊和損壞。
三、應用場合
輸出電抗器廣泛應用于需要變頻器驅動的各類電動機控制系統中，如工業自動化生產線、風力發電系統、太陽能發電系統、電梯控制系統等。在這些系統中，輸出電抗器能夠有效地提高系統的穩定性和可靠性，保護設備免受損壞。
四、技術參數和執行標準
1、額定工作電壓380V/50HZ或690V/50Hz
2、額定工作電流:1A到5000A
3、抗電強度鐵芯與繞組AC3000V/50HZ/MA/10S無飛弧擊穿(出廠試驗)
4、電抗器噪音:<50DB(與電抗器水平距離點1米測試
5、絕緣等級:F級以上
6、防護等級:IP06
7、產品執行標準: GB19212.1 - 2008GB19212.21 2007GB10946-2011
六、外形及安裝尺寸
| 適配變頻器功率（KW ） | 輸入電抗器型號 | 輸出電抗器型號 | 外形尺寸長×寬 ×高 | 安裝尺寸 |
|---|
| 0.75 | ACL-5A/4.4V | OCL-5A/2.2V | 130 ×90 ×110 | 100 ×65 |
| 1.5 | ACL-5A/4.4V | OCL-5A/2.2V | 130 ×90 ×110
| 100 ×65
|
| 2.5 | ACL-10A/4.4V | OCL-10A/2.2V | 130 ×90 ×110 | 100 ×65
|
| 4 | ACL-10A/4.4V | OCL-10A/2.2V | 130 ×90 ×110
| 100 ×65
|
| 5.5 | ACL-15A/4.4V | OCL-15A/2.2V | 130 ×90 ×110 | 100 ×65 |
| 7.5 | ACL-20A/4.4V | OCL-20A/2.2V | 130 ×90 ×110
| 100 ×65? |
| 11 | ACL-30A/4.4V | OCL-30A/2.2V? | 150 ×110 ×140
| 120 ×75 |
| 15 | ACL-40A/4.4V | OCL-40A/2.2V | 150 ×110 ×140
| 120 ×75
|
| 18 | ACL-50A/4.4V | OCL-50A/2.2V | 190 ×140 ×170 | 8 5 × 65
|
| 22 | ACL-60A/4.4V | OCL-60A/2.2V | 190 ×140?×170
| 8 5?× 65 |
| 30 | ACL-80A/4.4V | OCL-80A/2.2V | 215 ×150 ×170 | 105 ×65 |
| 37 | ACL-100A/4.4V | OCL-100A/2.2V | 230 ×150 ×180 | 175 ×75 |
| 45 | ACL-125A/4.4V | OCL-125A/2.2V | 230 ×150?×180
| 175?×75 |
| 55 | ACL-150A/4.4V | OCL-150A/2.2V | 230 ×160 ×180 | 175 ×90 |
| 75 | ACL-200A/4.4V | OCL-200A/2.2V | 230 ×170 ×180 | 175 ×100 |
| 90 | ACL-250A/4.4V | OCL-250A/2.2V | 230 ×170 ×210 | 175 ×95 |
| 110 | ACL-280A/4.4V | OCL-280A/2.2V | 230 ×170?×210
| 175?×95
|
| 132 | ACL-300A/4.4V | OCL-300A/2.2V | 230 ×170?×210
| 175?×95
|
| 160 | ACL-400A/4.4V | OCL-400A/2.2V | 270 ×190 ×240 | 200 ×115 |
| 187 | ACL-450A/4.4V | OCL-450A/2.2V | 270 ×190?×240
| 200?×115 |
| 200 | ACL-500A/4.4V | OCL-500A/2.2V | 270 ×190?×240
| 200?×115
|
| 220 | ACL-550A/4.4V | OCL-550A/2.2V | 300 ×200 ×280 | 225 ×130 |
| 250 | ACL-600A/4.4V | OCL-600A/2.2V | 300 ×200?×280
| 225?×130 |
| 315 | ACL-720A/4.4V | COL-720A/2.2V | 300 ×200?×280 | 225?×130 |
| 375 | ACL-800A/4.4V | OCL-800A/2.2V | 350 ×?250 ×?330
| 275 ×140 |
| 400 | ACL-1000A/4.4V | OCL-1000/2.2V | 350?×?250?×?330
| 275?×140
|
| 500 | ACL-1200A/4.4V | OCL-1200A/2.2V | 350?×?250?×?330
| 275?×140 |
| 630 | ACL-1500A/4.4V | OCL-1500A/2.2V | 450 ×310 ×380 | 320 ×180 |
| 700 | ACL-1650A/4.4V | OCL-1650A/2.2V | 450 ×320 ×380 | 320?×180
|
| ACL-2000A/4.4V | OCL-2000A/2.2V | 450 ×320?×380
| 320?×180
|
| ACL-2500A/4.4V | OCL-2500A/2.2V | 450 ×320?×380 | 320?×180
|
| ACL-3000A/4.4V | OCL-3000A/2.2V | 450 ×320?×380
| 320?×180
|
