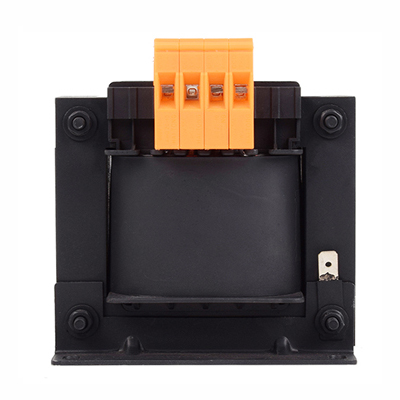

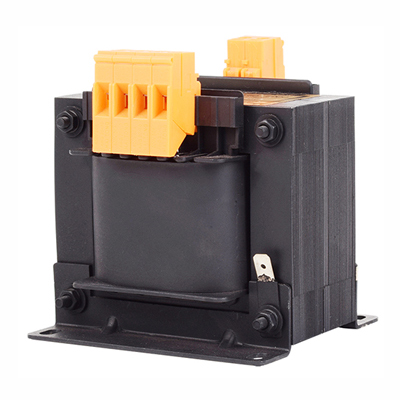

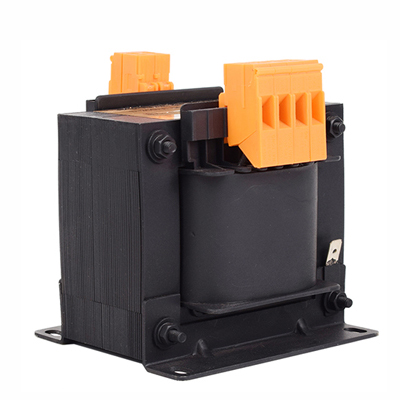

JBK3系列機床控制變壓器是由硅鋼片，線圈組合兩大部分而成的；初級和次級分開繞制，或者使用工字型骨架重疊繞制，并絕緣開。變壓器有專用接地線螺釘和標志，接線采用瓦型墊圈組合螺絲，接線端子采用防護型，防止整體接觸到有電部位。它是一種專門為機床設備量身打造的一款新型變壓器，可用于機床和機械設備中控制局部照明及指示燈
型號及其含義
使用環境
1. 周圍溫度為-5C~+40℃
2. 海拔高度不超過2000米;
3. 周圍空氣最大相對濕度90%(溫度為+25C時)
4. 電源電壓波形為正弦波或近似于正弦波;
5. 無蒸氣、化學性沉積、導電粉塵、污垢污垢及其它爆炸性和腐蝕性氣體
6. 無嚴重的振動和顛簸;
技術參數
相數：單相
容量：50VA~2500VA
輸入電壓：單相220V、380V
輸出電壓：6.3V、12V、24V、36V、55V、70V、110V、127V、220V、380V等（可定制）
頻率：50/60Hz
效率：≥90%
絕緣等級：F級、H級、HC級可供選擇（常規H級）耐溫180°
工作效率：感應式（隔離式）
波形失真：無附加波形失真
絕緣電阻：≥50MΩ
溫升：60K
電氣強度：工頻正弦電壓3000V歷時1分鐘無擊穿及閃絡現象
過載能力：二倍的額定電流，維持1分鐘
執行標準：產品符合VDE0550，?IEC439、JB5555、GB226等國際國家標準
環境溫度：－20℃~＋50℃
濕度：≤95%RH不結露
海拔高度：＜1000米
相對濕度：＜90%
冷卻方式：干式自冷/風冷
工作場所：無腐蝕性氣體及導電粉塵
設計壽命：20年以上
備貨情況：常規單相220V/三相380V有現貨，具體請聯系銷售人員
注意：安裝場所無嚴重影響變壓器絕緣的氣體蒸氣、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性氣體及導電粉塵
產品特點
1.體積小、接線安全可靠、防護等級高、性能良好等特點，且能夠的在額定負載中長期有效工作。
2.先進的產品設計，嚴格控制產品的發熱部位及最熱點溫升，線圈、引線采用耐高溫導線，電流密度選取較低。
3.過載能力強：
4.產品具有較強的過負載能力和過電壓能力，產品設計、制造充分考慮負載特性，從溫升、絕緣性能及附件選擇等各方面滿足過載要求。
5.節電效果明顯，噪聲低（<65dB）。
型號及安裝尺寸
| ?型號 | ?外形尺寸（mm） | ?安裝孔距（mm） | 安裝孔K×J（mm） |
|---|---|---|---|
| JBK3-40VA | 78×70×86 | 56×51 | 4.8×9 |
| JBK3-63VA | 78×70×86?? | 56×51 | 4.8×9 |
| JBK3-100VA | 85×85×93 | 64×67 | 4.8×9 |
| JBK3-160VA | 96×90×103? | 84×74 | 5.8×11 |
| JBK3-250VA | 96×105×103? | 84×88 | 5.8×11 |
| JBK3-300VA | 96×115×114? | 84×96 | 5.8×11 |
| JBK3-400VA | 120×113×123? | 90×90 | 7×13 |
| JBK3-630VA | 150×118×145? | 122×86 | 7×13 |
| JBK3-1000VA | 155×205×145? | 127×152 | 7×13 |
| JBK3-1600VA | 180×230×160 | 140×175 | 7×12 臥式 |
| JBK3-2000VA | 205×260×175 | 173×200 | 7×12?臥式? |
| JBK3-2500VA | 205×260?×175 | 173× 200 | 7×12?臥式 |
訂貨須知
1、變壓器的基本型號、規格、容量及數量；
2、變壓器的初（輸入）、次級（輸出）電壓；
3、多組次級電壓時需提供各輸出電壓的容量分配；
4、外形及安裝尺寸僅供參考，如要求的尺寸需要改變，須在訂貨時說明。
注：用戶如有特殊要求，本公司可按用戶需求精心設計制造。
