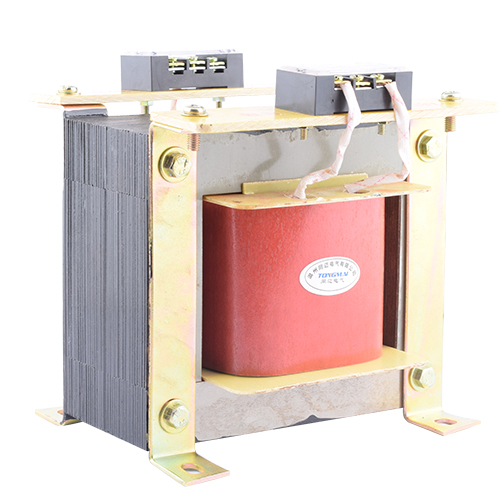

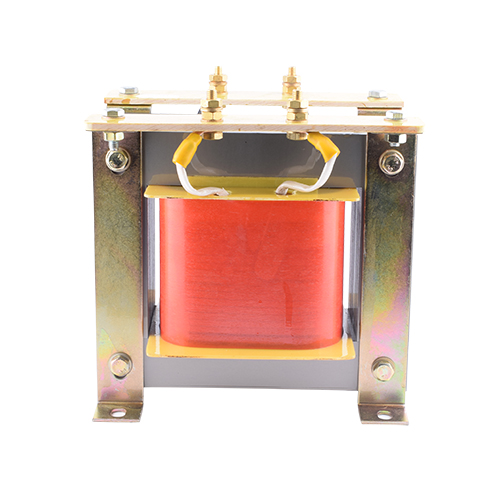

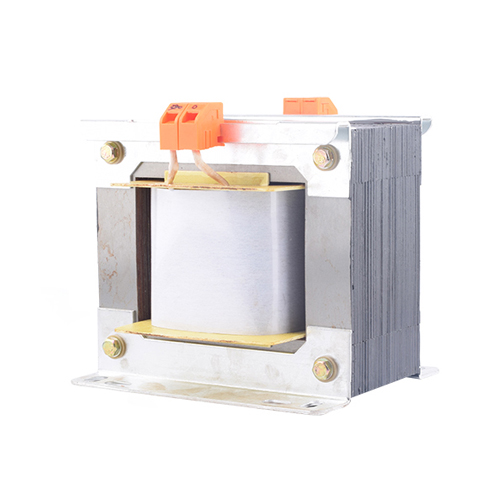

BK單相控制隔離變壓器是用電磁感應原理工作的，控制變壓器由兩組線圈，初級（一次）線圈和次級線圈，次級（二次）線圈在初級線圈外邊，當初級線圈通上交流電時，變壓器鐵芯產生交流磁場，次級線圈就產生感應電動勢，Satons變壓器的線圈的匝數比等于電壓比。適用于頻率在50-60Hz，電壓至500V的電路中，通常用作機床控制電器、局部照明、信號指示燈、隔離電源、升壓降壓等電壓轉換，常見輸入電壓380V、220V
型號及其含義
使用環境
1. 周圍溫度為-5C~+40℃
2. 海拔高度不超過2000米;
3. 周圍空氣最大相對濕度90%(溫度為+25C時)
4. 電源電壓波形為正弦波或近似于正弦波;
5. 無蒸氣、化學性沉積、導電粉塵、污垢污垢及其它爆炸性和腐蝕性氣體
6. 無嚴重的振動和顛簸;
技術參數
相數：單相
容量：50VA~100KVA
輸入電壓：單相220V、380V
輸出電壓：6.3V、12V、24V、36V、55V、70V、110V、127V、220V、380V等（可定制）
頻率：50/60Hz
效率：≥90%
絕緣等級：F級、H級、HC級可供選擇（常規H級）耐溫180°
工作效率：感應式（隔離式）
波形失真：無附加波形失真
絕緣電阻：≥50MΩ
溫升：60K
電氣強度：工頻正弦電壓3000V歷時1分鐘無擊穿及閃絡現象
過載能力：二倍的額定電流，維持1分鐘
執行標準：產品符合VDE0550，?IEC439、JB5555、GB226等國際國家標準
環境溫度：－20℃~＋50℃
濕度：≤95%RH不結露
海拔高度：＜1000米
相對濕度：＜90%
冷卻方式：干式自冷/風冷
工作場所：無腐蝕性氣體及導電粉塵
設計壽命：20年以上
備貨情況：常規單相220V/三相380V有現貨，具體請聯系銷售人員
注意：安裝場所無嚴重影響變壓器絕緣的氣體蒸氣、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性氣體及導電粉塵
產品特點
1.體積小、接線安全可靠、防護等級高、性能良好等特點，且能夠的在額定負載中長期有效工作。
2.先進的產品設計，嚴格控制產品的發熱部位及熱點溫升，線圈、引線采用耐高溫導線，電流密度選取較低。
3.過載能力強：
4.產品具有較強的過負載能力和過電壓能力，產品設計、制造充分考慮負載特性，從溫升、絕緣性能及附件選擇等各方面滿足過載要求。
5.節電效果明顯，噪聲低（<65dB）。
型號及安裝尺寸
| 變壓器型號 | 外形尺寸（mm） | 安裝孔距（mm） | 安裝孔（mm） |
|---|---|---|---|
| BK-25~50VA | 78×68 ×87 | 52×52 | 4.8×9 |
| BK-100VA | 84×82×94 | 64×64 | 4.8×9 |
| BK-150VA | 96×98×106 | 81×81 | 5.8×11 |
| BK-200VA | 95×105×106 | 88×88 | 5.8×11 |
| BK-250VA | 96×108×106 | 91×91 | 5.8×11 |
| BK-300VA | 120×117×114 | 97×97 | 7×13 |
| BK-400VA | 132×124×124 | 104×104 | 7×13 |
| BK-500VA | 132×124×124 | 104×104 | 7×13 |
| BK-700VA | 132×134×124 | 114×114 | 7×13 |
| BK-1000VA | 150×153×142 | 128×128 | 8×13 |
| BK-1500VA | 192×147×177 | 122×122 | 8×13 |
| BK-2000VA | 192×167×177 | 152×152 | 8×13 |
| BK-3000VA | 215×220×240 | 165×160 | 8×13 |
| BK-4000VA | 260×220×280 | 240×160 | 8×13 |
| BK-5000VA | 300×220×290 | 280×170 | 8×13 |
訂貨須知
1、變壓器的基本型號、規格、容量及數量；
2、變壓器的初（輸入）、次級（輸出）電壓；
3、多組次級電壓時需提供各輸出電壓的容量分配；
4、外形及安裝尺寸僅供參考，如要求的尺寸需要改變，須在訂貨時說明。
注：用戶如有特殊要求，本公司可按用戶需求精心設計制造。
